Як встановити парктроник самостійно — покрокова інструкція для початківців

Наскільки складно і як встановити парктроник своїми руками? Насправді тут не потрібні спеціальні знання чи інструменти. Однак під час встановлення варто знати кілька надзвичайно важливих нюансів, від яких залежатиме працездатність усієї системи та термін служби датчиків.

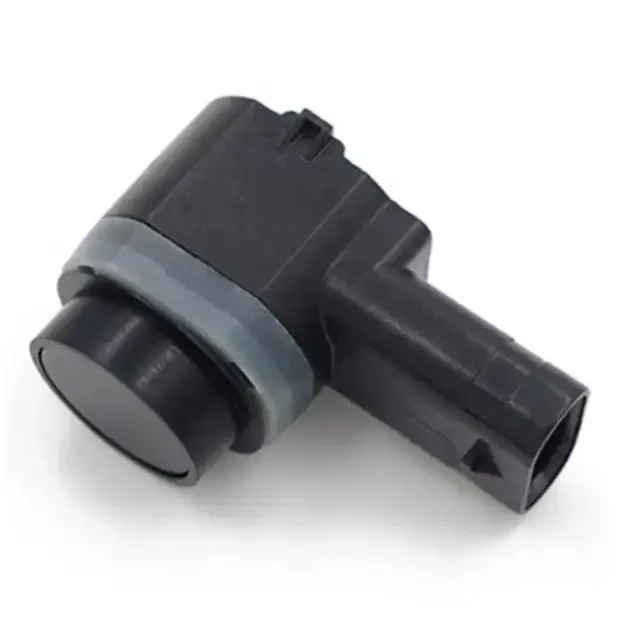

Парктроник — це невеликий ультразвуковий датчик, який випромінює і приймає сигнал, повідомляючи водієві про відстань машини до будь-якого об’єкта. Монтаж парктроника здійснюється на бампері, при цьому мінімальним рішенням буде встановлення датчиків лише на задню сторону авто. Утім, більшість сучасних автомобілів оснащені базовою системою, яка передбачає встановлення восьми парктроників: по чотири на передній і задній бампери.

Інформація про те, як правильно встановити парктроник, може додаватися до комплекту, однак дуже часто виробники обмежуються лише описом комплектації. Щоб уникнути найпоширеніших помилок, у цьому матеріалі ми розповімо, як відбувається встановлення парктроника самостійно.

В інтернет-магазині SENSOR ви можете купити датчики паркування як окремо, так і комплектом для повного встановлення чи заміни. Компанія надає якісні комплектуючі для всіх поширених марок авто, які експлуатуються в Україні.

Нижче представлена покрокова інструкція із встановлення парктроника з урахуванням різних ситуацій і особливостей комплектації автомобіля.

Крок 1. Як встановити парктроник самому: пошук несправності, демонтаж старої системи та підготовка авто

Можна виділити кілька випадків, коли потрібне встановлення паркувального радара, і в кожному з них є свої особливості:

1. Заміна несправної системи паркування. Може бути як повною, так і частковою. Важливим моментом є те, що встановити парктроник на авто необхідно в суворій відповідності до попередньої схеми, а самі датчики мають бути сумісними з моделлю автомобіля;
2. Встановлення парктроників на модель, у базову комплектацію якої не входили датчики. У цьому випадку можуть бути передбачені спеціальні роз’єми та конкретна схема підключення парктроника;
3. Встановлення парктроника своїми руками на автомобіль, у якому взагалі не передбачені датчики паркування. У цьому випадку підійдуть універсальні датчики, до комплекту яких додається інструкція зі встановлення парктроника.

У першому випадку, перед тим як встановити датчик паркування, потрібно спочатку виявити несправність і провести демонтаж старих парктроників. Одразу варто сказати, що проблема може бути не лише в самому датчику. Починати завжди слід із проводки, запобіжників і точки підключення до джерела живлення. Також рекомендуємо оглянути самі датчики на наявність механічних пошкоджень, видалити з датчика бруд чи сніг. Перевірку ультразвукового датчика можна провести мультиметром, наближаючи предмети до парктроників по черзі, або за допомогою повідомлення про помилку на панелі приладів у деяких моделях авто.
Якщо ж потрібне встановлення паркувального радара з нуля, то тут насамперед необхідно провести підготовчі роботи: визначити місця встановлення датчиків, позначити локації для розміщення блока керування та користувацької панелі, розрахувати довжину проводки й окреслити точку підключення до живлення.

Крок 2. Як встановити парктроник своїми руками: підбір і купівля датчиків, ущільнювачів, блока та проводки

Перед тим як встановити парктроник на автомобіль, не зайвим буде знати, із яких елементів складається вся система безпечного паркування. Ця інформація допоможе правильно підібрати і купити комплект системи паркування.

Щоб встановити парктроник на авто, вам знадобляться:

• датчики паркування;
• кронштейни та гумові ущільнювачі для кріплення до бампера;
• блоки керування парктрониками: один для передніх датчиків і один для задніх;
• індикаторна панель;
• проводка та роз’єми-фішки для швидкого з’єднання датчика.

Рекомендується підбирати датчики індивідуально для кожної моделі. Зробити це можна прямо в SENSOR, звернувшись до консультанта і надавши необхідну інформацію про авто. Спеціаліст підбере сумісні комплектуючі, а також відповість на запитання щодо встановлення, які вас цікавлять.

Крок 3. Встановлення парктроника своїми руками і перевірка працездатності датчиків

Якщо у вас уже є схема підключення парктроника і всі елементи системи під рукою, можна переходити безпосередньо до монтажу системи. Перед тим як самому встановити парктроник, рекомендується відключити живлення автомобіля, знявши плюсову клему з акумулятора.

Нижче наведено основні дії, як встановити парктроник самому:

• Розмітка бампера. Зробити це можна за допомогою лазерного або звичайного рівня, усі датчики мають бути розташовані на одній лінії. Два парктроники розміщуються на бокових сторонах бампера і два — уздовж основної лінії;
• Отвори в бампері під монтаж парктроника. Залежно від типу кріплення, розмір фрези чи свердла підбирається або за діаметром датчика, або за зовнішнім діаметром кронштейна. Для збереження лакофарбового покриття рекомендується тимчасово заклеїти зону свердління малярським скотчем. Способи встановлення парктроника на задній і передній бампери можуть дещо відрізнятися, а також залежати від конструкції самого автомобіля. У складних випадках, можливо, доведеться знімати бампер;
• Встановлення блока керування. Блок на задній бампер зазвичай ставиться в багажнику. А ось головне питання, як встановити парктроник на передній бампер, полягає саме в місці розміщення блока керування: під капотом чи під панеллю приладів. Можливий також варіант купівлі одного блока керування на всі вісім датчиків;
• Прокладання проводки. Здійснюється, як правило, під обшивкою салону. Рекомендується одразу промаркувати дроти, щоб провести монтаж парктроника і підключення до центрального блока в правильному порядку. Також для зручності доречно використати металеву протяжку;
• Встановлення індикаторної панелі. Виконується на торпеду або на дзеркало заднього виду, якщо в автомобілі не передбачена ця функція на стандартній панелі приладів;
• Підключення живлення. Один із важливих моментів, як підключити парктроник, а точніше, від якої точки живити всю систему? Якщо в авто не передбачений спеціальний роз’єм із запобіжником, тут є кілька варіантів. Найчастіше це робиться через прикурювач або автомагнітолу.

Збирати обшивку автомобіля назад рекомендується лише після перевірки коректної роботи всіх датчиків і відображення сигналів на індикаторній панелі. На майбутнє, для полегшення заміни датчиків, варто зафіксувати і зберегти схему підключення парктроника у вашому авто.
